Гибкие кабели для кранового оборудования Giovenzana
Продукция > Гирляндные токоподводы
Износостойкий плоский кабель ПВХ H07VVH6-F
Износостойкий плоский кабель ПВХ H07VVH6-F предназначен для цепей питания и управления грузоподъемного и транспортного оборудования.
Описание:
- Соответствует: CEI 20-22 II (огнезащитный)
- Ном. рабочее напряжение: 400В
- Макс. температура при коротком замыкания: 160 °C
- Класс изоляции: 2/3
- Ном. напряжение изоляции:Uo/U 450/750В
- Рабочая температура: -5 °C +70 °C
- Провода покрыты гибкой ПВХ оболочкой, последовательно пронумерованы, плюс заземление (желто-зеленый)
- По заявке, провода можно выполнить с медным экраном в термостойкой оболочке (до 105 °С) красного цвета (минимальная поставка 2000 м)
Характеристики кабеля H07VVH6-F
Код (1) | № проводников на сечение | Внешние размеры, мм | Сердечник, №/мм | Вес, гр/м | Общее сечение, мм2 | Электрическое сопротивление 20°C, Ом/км | Макс. ток при температуре 30°C, A | |
Зафиксиров. часть | Подвижная часть | |||||||
CP0415AF | 4х1.5 | 15х5.2 | 30х0.25 | 150 | 6 | 13,30 | 19,5 | 17 |
CP0815AF | 8х1,5 | 29х5,5 | 300 | 12 | 12 | 10 | ||
CP1215AF | 12х1,5 | 41х5 | 420 | 18 | 11 | 9,5 | ||
CP1615AF | 16х1,5 | 54х8 | 510 | 24 | 10 | 8,5 | ||
CP1815AF | 18х1,5 | 43х11 | 700 | 27 | 9,5 | 8 | ||
CP2415AF | 24х1,5 | 51х13 | 1000 | 36 | 9 | 7,5 | ||
CP0425AF | 4х2,5 | 21х5,7 | 50х0,25 | 240 | 10 | 7,98 | 26 | 22,5 |
CP0825AF | 8х2,5 | 33х6 | 420 | 20 | 18 | 13 | ||
CP1225AF | 12х2,5 | 50х7 | 640 | 30 | 17 | 12 | ||
CP1625AF | 16х2,5 | 41х13 | 1000 | 40 | 16 | 11 | ||
CP1825AF (○) | 18х2,5 | 50х13 | 1050 | 45 | 15 | 10 | ||
CP2425AF (○) | 24х2,5 | 54х13 | 1100 | 60 | 14 | 9 | ||
CP0404AF | 4х4 | 21х7,5 | 56х0,3 | 330 | 16 | 4,95 | 35 | 30 |
CP0804AF | 8х4 | 38х5 | 550 | 32 | 24 | 19 | ||
CP0406AF | 4х6 | 24х8 | 84х0,3 | 440 | 24 | 3,30 | 46 | 40 |
CP0806AF | 8х6 | 38,5х8 | 742 | 48 | 32 | 25 | ||
CP0410AF | 4х10 | 35х11 | 7х12х0,40 | 800 | 40 | 1,91 | 57 | 46 |
CP0416AF | 4х16 | 36,5х12 | 7х18х0,40 | 1200 | 64 | 1,21 | 76 | 62 |
CP04250AF | 4х25 | 43х13 | 7х28х0,40 | 1700 | 100 | 0,78 | 96 | 80 |
CP0435AF | 4х35 | 50х14 | 7х39х0,40 | 2050 | 140 | 0,55 | 119 | 99 |
1) для черного цвета необходимо добавить "N"

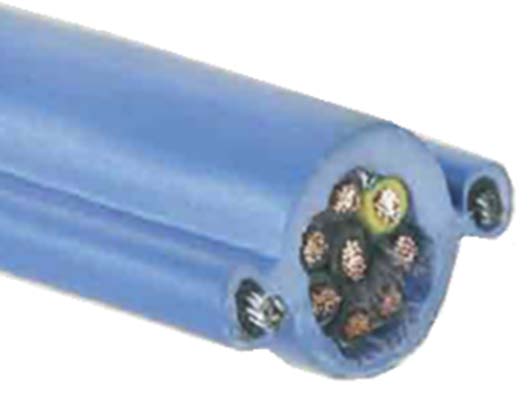

Круглый кабель усиленный двумя стальными тросами S05VVD7-F
Круглый кабель усиленный двумя стальными тросами S05VVD7-F предназначен для тяжелой работы, в особенности для подвесных пультов управления и подвижных электромеханических устройств.
Два троса снятия натяжения избавляют кабель от нагрузки; они диаметрально противоположно впаяны в изоляционную оболочку из ПВХ.
Описание:
- Соответствует: CEI 20-22 II (огнезащитный)
- Ном. рабочее напряжение: 230В
- Макс. температура при коротком замыкания: 160 °C
- Стальные тросы снятия натяжения Ø2мм
- Класс изоляции: 2/3
- Ном. напряжение изоляции: Uo/U 300/500В
- Рабочая температура: -5 °C +70 °C
- Предел прочности: 60кг/мм²
- Провода покрыты гибкой ПВХ оболочкой, последовательно пронумерованы, плюс заземление (желто-зеленый)
Характеристики кабеля S05VVD7-F
Код (1) | № проводников на сечение | ᴓ кабеля, мм | Размер троса снятия натяжения | Сердечник, №/мм | Вес, гр/м | Общее сечение, мм2 | Электрическое сопротивление 20°C, Ом/км | Макс. ток при температуре 30°C, A | |
Зафиксиров. часть | Подвижная часть | ||||||||
CT0815AUAF | 8х1,5 | 11,6 | 23,6 | 30х0.25 | 225 | 12 | 13,30 | 12 | 10 |
CT1215AUAF | 12х1,5 | 14,4 | 26,4 | 315 | 18 | 11 | 9,5 | ||
CT1615AUAF | 16х1,5 | 16 | 28 | 415 | 24 | 10 | 8,5 | ||
CT1815AUAF | 18х1,5 | 17 | 29 | 470 | 27 | 9,5 | 8 | ||
CT2015AUAF | 20х1,5 | 18 | 30 | 525 | 30 | 9 | 7,5 | ||
CT2415AUAF | 24х1,5 | 21 | 33 | 620 | 36 | 8,5 | 7 | ||
1) для черного цвета необходимо добавить "N"
