Контактные блоки Giovenzana SE

Продукция > Выключатели нагрузки Regolus Ex > Серия SE

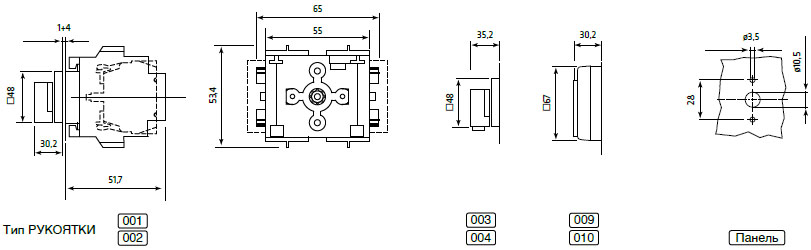

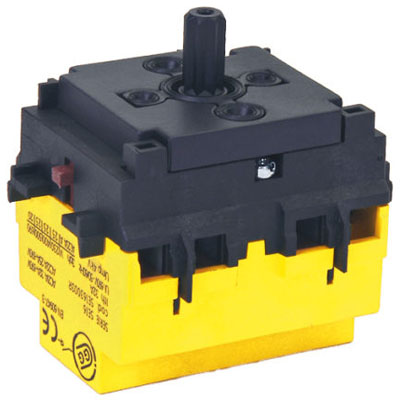

Тип R (винтовое крепление) крепление на панель

Серия	АС-21А	АС-23А	Код
	Амп. 690В	Амп. 400В	2 полюса	3 полюса	4 полюса
SE16	32	25	SE1610F2R	SE163003R	SE163004R
SE32	40	32	SE3210F2R	SE323003R	SE323004R

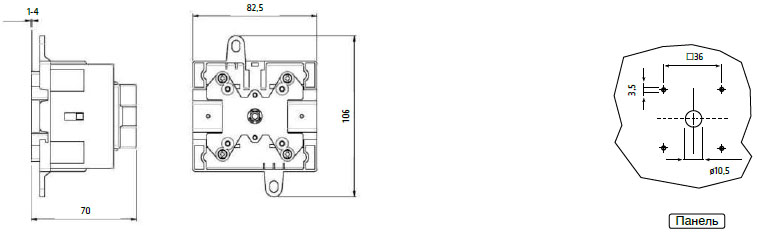

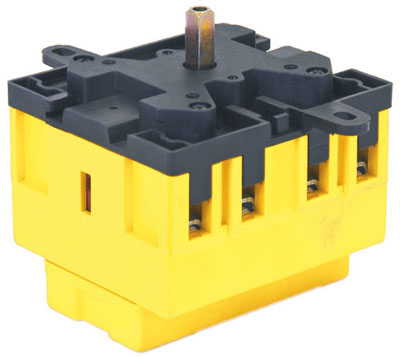

Тип R (винтовое крепление) крепление на панель

Серия	АС-21А	АС-23А	Код
	Амп. 690В	Амп. 400В	2 полюса	3 полюса	4 полюса
SE63	63	50	SE630002R	SE630003R	SE630004R
SE80	80	60	SE800002R	SE800003R	SE800004R
SE100	100	67	SE1000002R	SE1000003R	SE1000004R

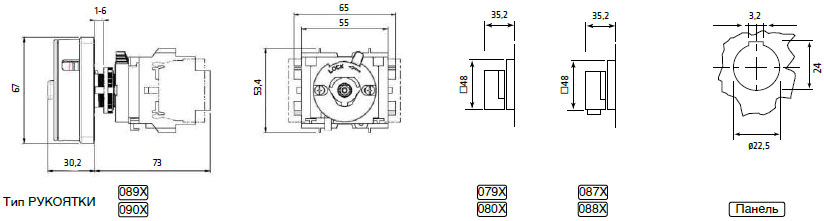

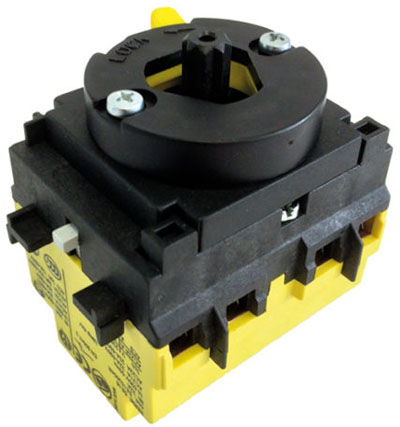

Тип X, центральное крепление ø22,5 мм.

Серия	АС-21А	АС-23А	Код
	Амп. 690В	Амп. 400В	2 полюса	3 полюса	4 полюса
SE16	32	25	SE1610F2X	SE163003X	SE163004X
SE32	40	32	SE3210F2X	SE323003X	SE323004X

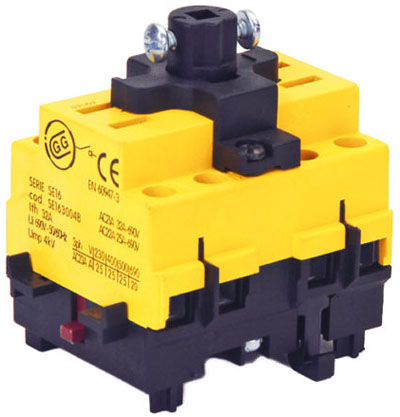

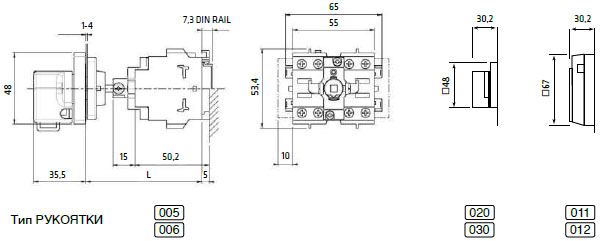

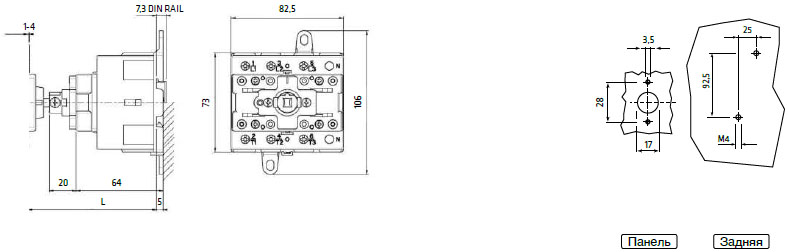

Тип B, крепление на заднюю стенку

• Крепление на заднюю стенку на рейке DIN DIN-EN 50022-35.
• Исполнение для приводов блокировки двери.

Серия	АС-21А	АС-23А	Код
	Амп. 690В	Амп. 400В	2 полюса	3 полюса	4 полюса
SE16	32	25	SE1610F2B	SE163003B	SE163004B
SE32	40	32	SE3210F2B	SE323003B	SE323004B

	Стандартный вал	Удлинитель вала 5 Код 20401089
L мин.	80	80 (укороченный вал)
L макс.	120	220

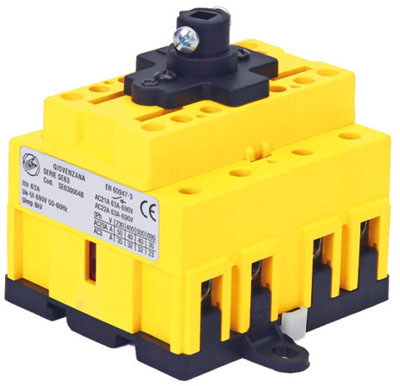

Тип B, крепление на заднюю стенку

• Крепление на заднюю стенку на рейке DIN DIN-EN 50022-35.
• Исполнение для приводов блокировки двери.

Серия	АС-21А	АС-23А	Код
	Амп. 690В	Амп. 400В	2 полюса	3 полюса	4 полюса
SE63	63	50	SE630002B	SE630003B	SE630004B
SE80	80	60	SE800002B	SE800003B	SE800004B
SE100	100	67	SE1000002B	SE1000003B	SE1000004B

	Стандартный вал	Удлинитель вала 5 Код 20900010
L мин.	98	98 (укороченный вал)
L макс.	128	228

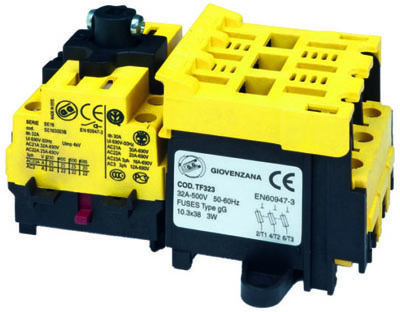

Выключатели нагрузки с держателем плавких предохранителей

Тип B, крепление на заднюю стенку

• Крепление на заднюю стенку на рейке DIN DIN-EN 50022-35.
• Для управления блокировки двери.
• Держатели плавких предохранителей делимые на секции.
• Для плавких предохранителях цилиндрических 10,3x38 мм UL.

Серия	АС-21А	UL общ. назначения	Код
	Амп. 690В	Амп. 600В	2 полюса	3 полюса	4 полюса
FS20	25	20	FS2010F2B	FS203003B	FS203004B
FS30	32	30	FS3010F2B	FS303003B	FS303004B

	Стандартный вал	Удлинитель вала 5 Код 20401089
L мин.	80	80 (укороченный вал)
L макс.	120	220

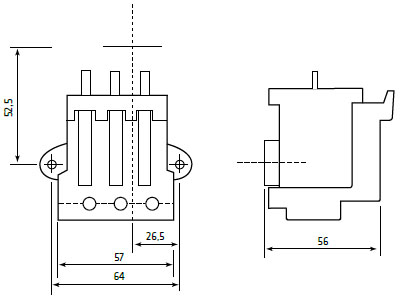

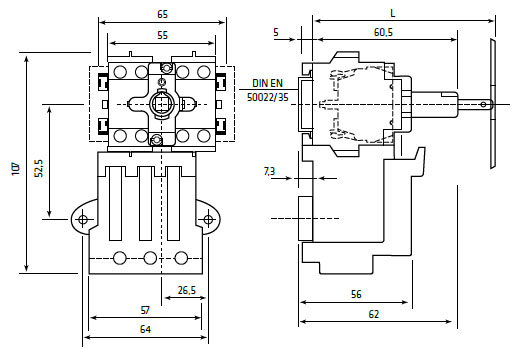

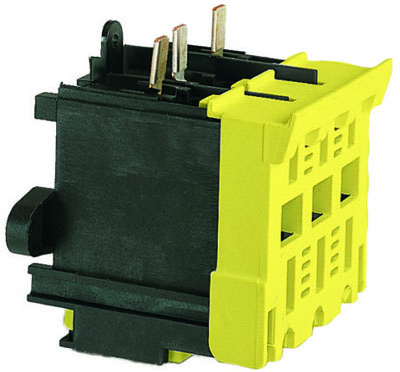

Держатели плавких предохранителей

Для типа B, крепление на заднюю стенку

• Для выключателей серии SE16-SE32, 2-3-4 полюса, крепление на заднюю стенку, тип В.
• Для цилиндрических плавких предохранителях 10,3x38 мм, UL макс. 32A.
• Класс защиты клемм IP20.

Код

3 полюса

TF323
