Педальные переключатели Giovenzana
Продукция > Аппаратура управления
Педальные переключатели одинарные, двойные, с кнопкой аварийной остановки EN ISO 13850 из термопласта.
Предлагаются с электрическими и пневматическими приводами.
Предлагаются с электрическими и пневматическими приводами.
Применения
Педальные переключатели используются в качестве выключателей привода машин и установок, оставляя руки оператора свободными для выполнения других операций.
Дизайн и порядок эксплуатации
Защитные педальные переключатели из термопласта оснащаются крышкой с кожухом, предотвращающим непроизвольное или случайное срабатывание вследствие падения инструмента или нажатия ногой; резиновые ножки защищают от скольжения, а встроенное механическое устройство блокировки предотвращает срабатывание в случае неполной установки ступни на педаль.
Исполнение без устройства блокировки и кожуха для защиты ноги является предпочтительным, если переключатель служит в основном для останова машины.
Электрические педальные переключатели могут быть оснащены грибковой кнопкой аварийного останова для размыкания цепи даже когда педаль нажата; переключение электрического контакта происходит при полностью опущенной педали.
Степень защиты одинарных педальных переключателей - IP65, а двойных и с кнопкой аварийного останова - IP54.
Все педальные переключатели соответствуют требованиям.
Директивы по машинам и механизмам и имеют знак соответствия CE.

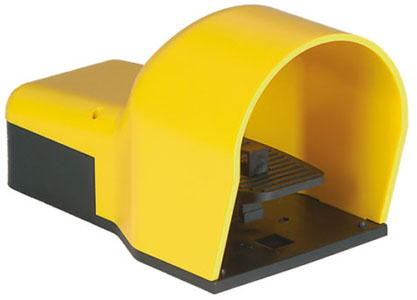

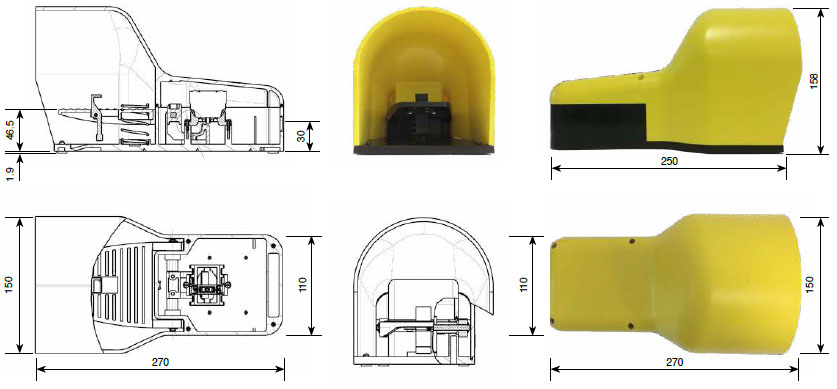

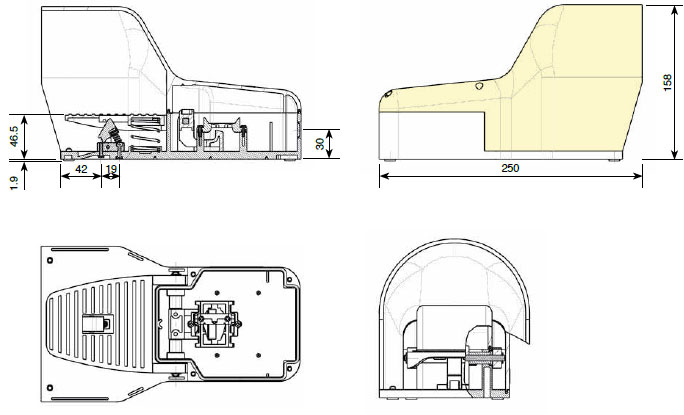

Педальный переключатель с устройством блокировки в исходном положении
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C серый - RAL 7035 синий - RAL 5010 | 1НР | IP7007 | 1 | 1400 |
2НР | IP7008 | 1 | 1400 | |
1НР+1НЗ | IP7007I | 1 | 1400 | |
1НР | IP7009 | 1 | 1400 | |
Двухскоростной 1НР+1НР | IP7015 | 1 | 1400 |
Педальные переключатели одинарные из термопласта.
Предлагаются с электрическими и пневматическими приводами.
Предлагаются с электрическими и пневматическими приводами.
Применения
Педальные переключатели используются для пуска и остановки производственных операций и процессов,осуществляемых на оборудовании, которым невозможно управлять вручную.
В зависимости от условий, в которых осуществляется производственный процесс, и от режима работы механических органов, предлагаются различные исполнения педальных переключателей. Они находят применение в упаковочном оборудовании, системах хранения и транспортировки, а также в текстильных машинах.
Конфигурации
- С электроприводом, с НР контактами, одинарный, двухскоростной, НЗ контакт с позитивным размыканием.
- С пневмоприводом и 5- и 2-ходовыми клапанами.
- С устройством блокировки для удержания педали в нажатом положении, а контакта - во включенном положении вплоть до расцепления носком ступни.
- Предлагается стойка с ручкой или рукояткой в исполнении с грибковой кнопкой аварийного останова для удобства переноса педального переключателя.
Педальный переключатель с триггерным механизмом без устройства блокировки.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | 1НР | IP7011 | 1 | 1400 |

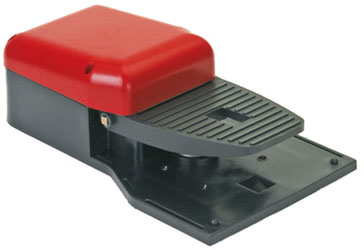

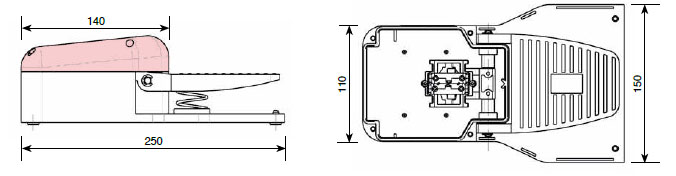

Педальный переключатель без устройства блокировки.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
красный - RAL3020 | 1НР + 1H3 | IP7006I | 1 | 1300 |
Педальный переключатель с триггерным механизмом без устройства блокировки.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
красный - RAL3020 | 1НР + 1H3 | IP7035 | 1 | 1300 |
Педальные переключатели одинарные из термопласта.
Предлагаются с электрическими и пневматическими приводами.
Предлагаются с электрическими и пневматическими приводами.

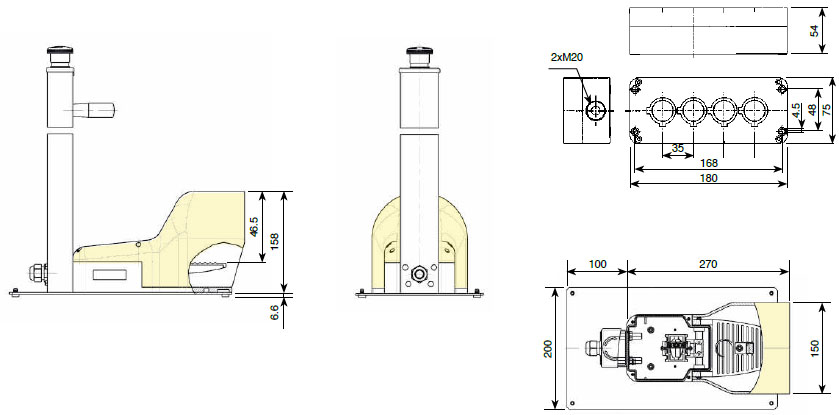

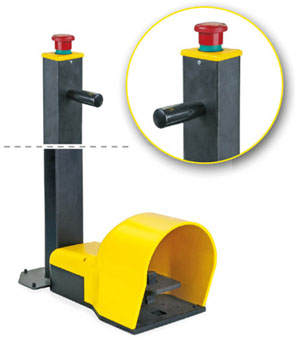

Педальный переключатель с устройством блокировки и грибковой кнопкой аварийной остановки ENI ISO 13850.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | 1НР | IP7007EM | 1 | 3900 |
| Двухскоростной 1НР + 1НР | IP7015EM | 1 | 3910 |

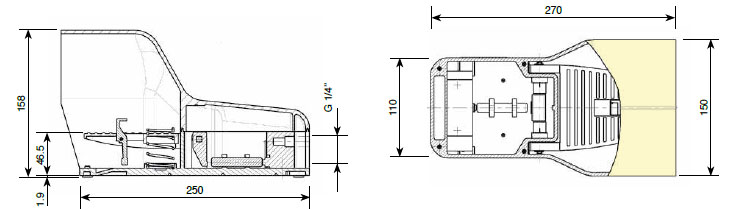

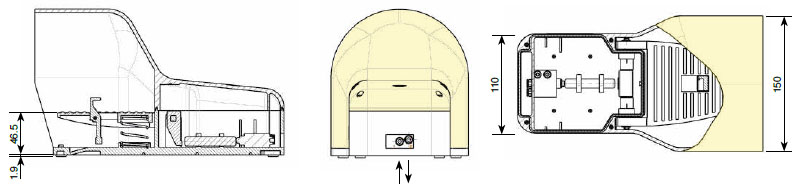

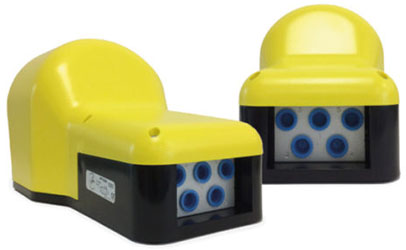

Педальный переключатель пневматический с устройством блокировки.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | с 5-ходовым клапаном 1/4’’ | IP7023 | 1 | 1600 |
Педальный переключатель пневматический с триггерным механизмом без устройства блокировки.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | с 5-ходовым клапаном 1/4’’ | IP7024 | 1 | 1600 |

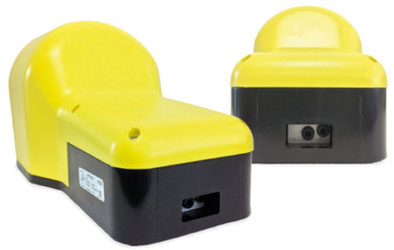

Педальный переключатель пневматический с механизмом блокировки.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | с 2-ходовым клапаном 3/2’’ | IP7032 | 1 | 1600 |
Педальные переключатели двойные с кнопкой аварийной остановки EN ISO 13850 из термопласта. IP54
Предлагаются с электрическими и пневматическими приводами.
Предлагаются с электрическими и пневматическими приводами.

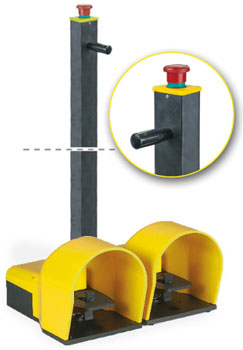

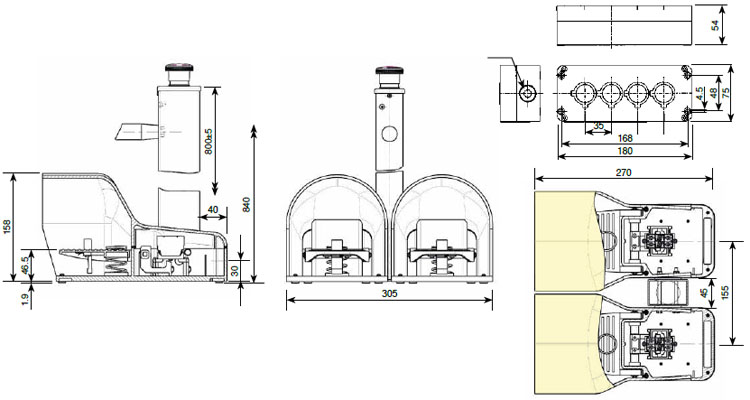

Педальный переключатель с устройством блокировки в исходном положении.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | 1НР + 1НР | IP7018EM | 1 | 5300 |
2НР + 2НР | IP7019EM | 1 | 5300 |
Педальный переключатель с устройством блокировки в исходном положении.

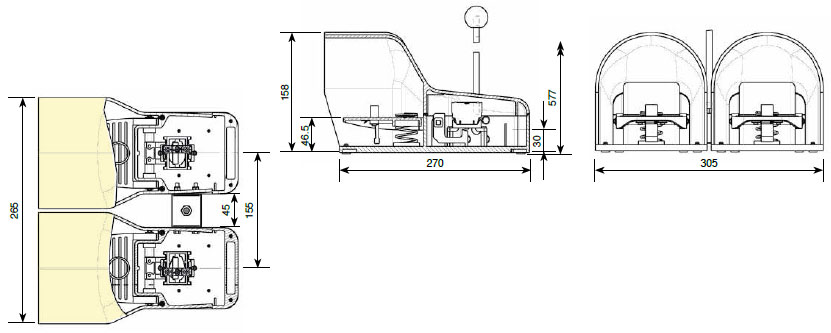

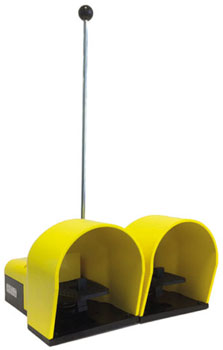

Педальные переключатели двойные с кнопкой аварийного останова EN ISO 13850 из термопласта.
Педальный переключатель с устройством блокировки в исходном положении.
Цвет | Контакты | Код | Упаковка | Масса |
Медленное срабатывание | Количество | граммы | ||
желтый - PANTONE 102C | 1НР + 1НР | IP7018 | 1 | 3100 |
2НР + 2НР | IP7019 | 1 | 3100 |
Технические характеристики педальных переключателей Giovenzana
Соответствие | IEC/EN60947-5-1 | ||||||||
Номинальное напряжение изоляции Ui | В | 690 (класс загрязнения) | |||||||
Номинальное импульсное выдерживаемое напряжение Uimp | кВ | 4 | |||||||
Рабочая частота | Гц | 50/60 | |||||||
Номинальный тепловой ток Ith | А | 10 | |||||||
Номинальный рабочий ток Ie: | |||||||||
AC-15 переменный ток | В | 24 | 60 | 120 | 240 | 400 | 440 | 500 | 690 |
А | 16 | 12 | 8 | 6 | 4,5 | 3,5 | 1 | 1 | |
DC-13 постоянный ток | В | 24 | 48 | 60 | 110 | 220 | |||
А | 2 | 1,2 | 0,85 | 0,4 | 0,25 | ||||
Условный ток короткого замыкания | 1000A - 10A-500V плавкие предохранители | ||||||||
Сопротивление контактов | м Ом | класса gG | |||||||
Режим работы контактов | ≤ 25 | ||||||||
Тип контакта | Медл. срабатывание с двойным размыканием | ||||||||
Степень защиты от электрошока | IEC 536 | НЗ контакт с позитивным размыканием | |||||||
Степень защиты | IEC 529 | Класс II | |||||||
Температура окружающей среды | °C | рабочая: -25 +70 | |||||||
°C | При хранении: -30 +70 | ||||||||
Кабельный ввод | 1 центральное отверстие 16,5 - M20 (с протектором) | ||||||||
