Выбор контактных элементов Giovenzana
Продукция > Пульты управления > Настенные пульты управления
Шаг 3
Выберите подходящие контактные элементы
Контактные элементы
• Контактные элементы Giovenzana позволяют удобно управлять несколькими цепями управления с помощью одного устройства.
• Цветовой код позволяет мгновенно идентифицировать цепь управления, упрощая монтаж и сводя к минимуму возможные ошибки.
• Различные типы контактных элементов можно комбинировать в целях реализации требуемой функции.
Последним шагом при создании комплекта для сборки является выбор контактного элемента.
После выбора рабочих элементов следует подобрать контактные элементы и выполнить сопряжение согласно инструкции.

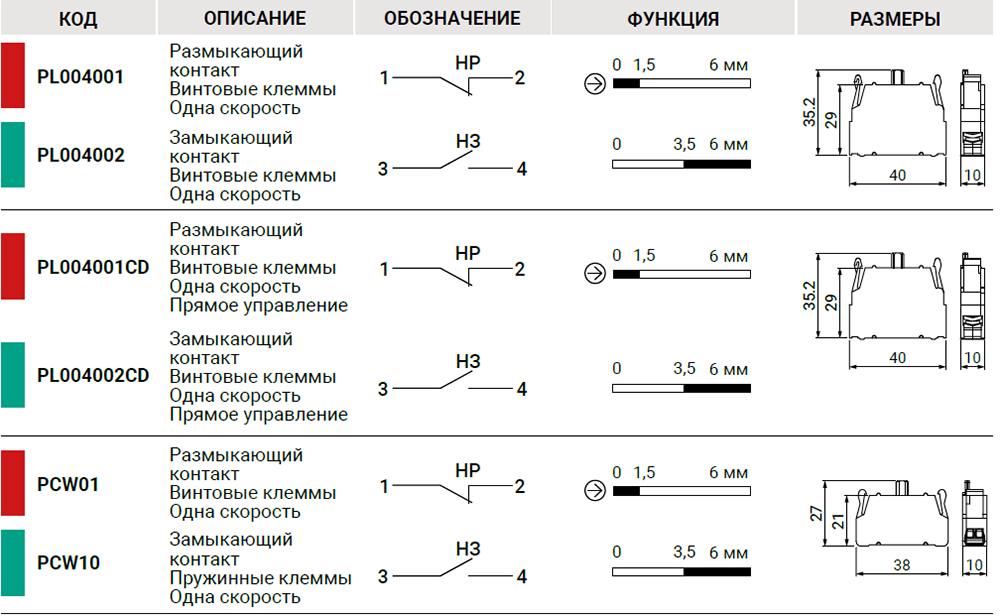

Контактные элементы для однократной скорости
Комбинируются с кнопками с лазерной гравировкой из шага 2
PL004001
PL004002
Для серий P02 / P03 / PL.. / PLB..
PL004001CD
PL004002CD
Для серий P02 / P03
PCW01
PCW10
Для серий HP.. / TLP..

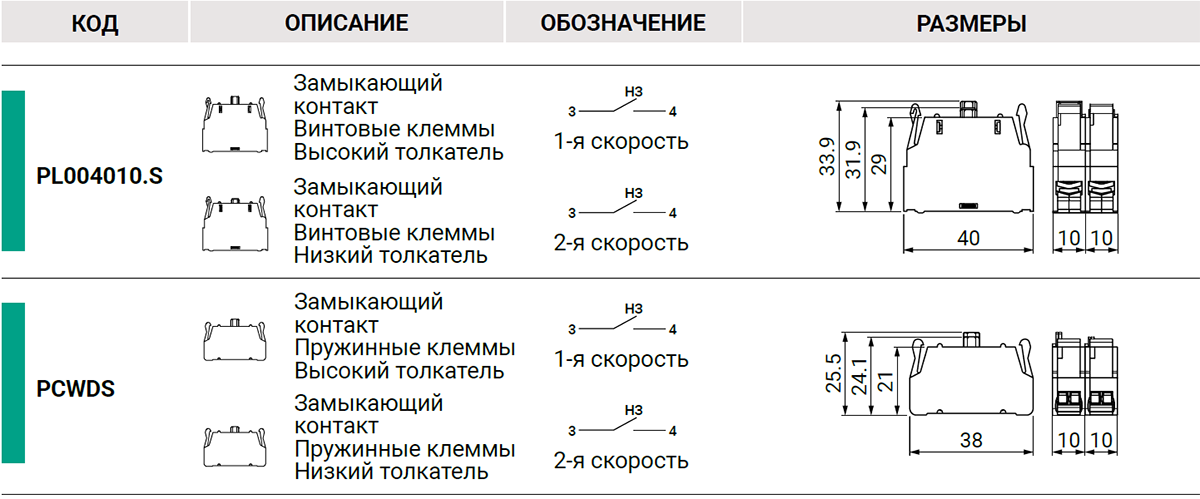

Контактные элементы для двойной скорости
Комбинируются с кнопками с лазерной гравировкой
PL004010.S
Двойной контактный элемент НЗ + НР
Для серий P02 / P03 / PL / PLB /PLN / PLBN
PCWDS
Двойной контактный элемент НЗ + НР
Для серий HP / TLP

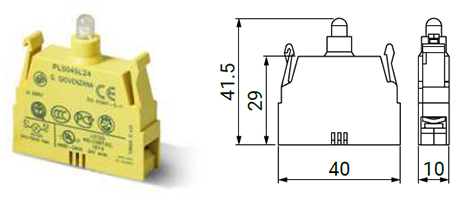

Патрон лампы со встроенным светодиодом
Комбинируется с контрольными лампами
Для серий P02 / P03 / PL.. / PLB..
PL0045L12 12 В перем./пост. тока
PL0045L24 24 В перем./пост. тока
PL0045L48 48 В перем./пост. тока
PL0045L110 110 В перем./пост. тока
PL0045L220 220 В перем./пост. тока
Для серий HP.. / TLP..
PCW5L12 12 В перем./пост. тока
PCW5L24 24 В перем./пост. тока
PCW5L48 48 В перем./пост. тока
PCW5L110 110 В перем./пост. тока
PCW5L220 220 В перем./пост. тока
PL003011
Объединительная панель на 2 отверстия для 6 контактных элементов
PL003012
Объединительная панель на 3 отверстия для 9 контактных элементов
20100242
Блокировочная опора на 2 отверстия для 6 контактных элементов
20100243
Блокировочная опора на 3 отверстия для 9 контактных элементов
12906011
Серия P02 кабельный ввод Ø 7.. 14
12906006
P03 / PL .. Серия 05 кабельный ввод Ø 7.. 18
12906004
Серия PL .. 07 > PL .. 12
Серия PLB .. 04 > PLB .. 06
кабельный ввод Ø 9.. 21
12906005
Серия PLB .. 08 > PLB .. 14
кабельный ввод Ø 12.. 24
12901054
Серия HP03 / TLP..
спиральный кабельный
ввод M20 x 1,5
PL012001
Рычаг кабельного зажима
16000061
Настенный кронштейн
1 .. 3 отверстия
16000062
Настенный кронштейн
4 .. 5 отверстий
